製品Visual BOM
ビジュアルボムモノづくりを強力に支援する
PLMソリューション

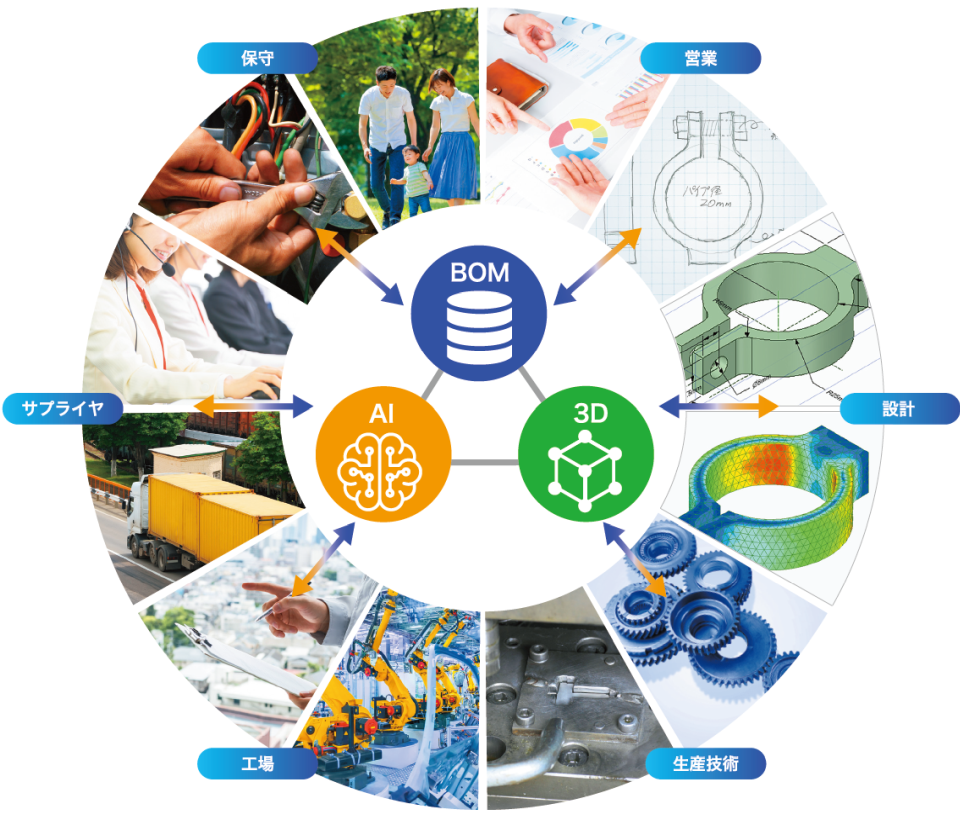

市場のグローバル化、顧客ニーズの多様化、環境規制の強化、ワークスタイルの変化など、製造業が抱える課題の増加に伴い、PLMソリューションの位置付けは、単なる成果物管理ツールから、設計・製造プロセスを一貫して支援するプラットフォームとしての変革が求められています。
Visual BOM は、設計の成果物である図面とBOMに、CADを持たない部門でも扱うことができる、超軽量な3Dデータを加えて管理する特許取得技術により、組織の壁、知識の壁、言葉の壁を越えた情報共有とデータ活用を実現する「これから」 のPLMソリューションです。
私たちが考えるPLM
Concept
私たちが考えるPLM
Concept製品概要

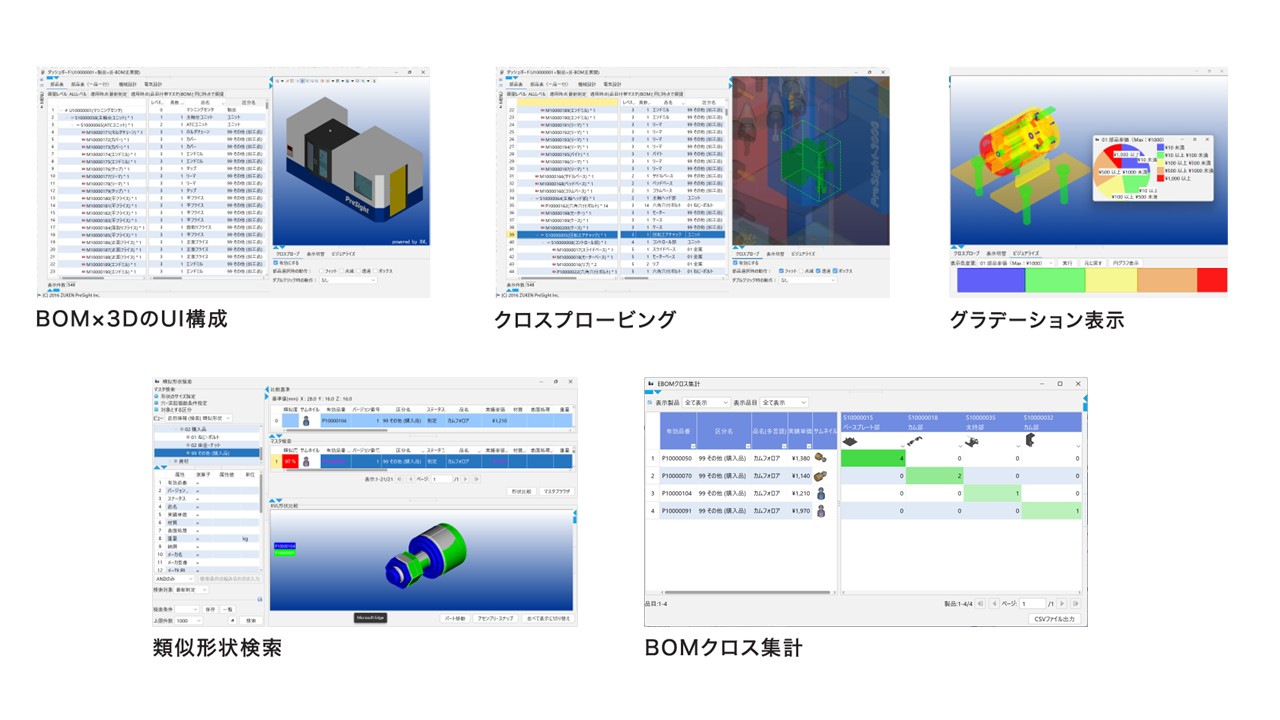

Product Overview図研プリサイトは、ラティス・テクノロジー社が開発した世界最高水準の3Dデータ軽量化技術であるXVLテクノロジー※1とBOMを融合し、BOMのビジュアライゼーションに成功しました。BOMと3D形状の双方向ハイライト表示（クロスプロービング）や、3D形状による類似部品の検索など、3Dデータを活用した様々な独自機能は、特許技術※2として認められています。
※1 XVL：XMLをベースとした超軽量3D表現としてラティス・テクノロジー社が開発したフォーマット
※2 特許番号：特許第5894115号
Visual BOMは、ユーザーの思考停止や業務停滞につながる速度低下を起こさないために、機能だけではなく、性能に注力して開発しています。構成行数が多いBOMの展開時間や、ネットワーク帯域が狭い環境下におけるシステム応答時間など、優れた高速性を実現しています。

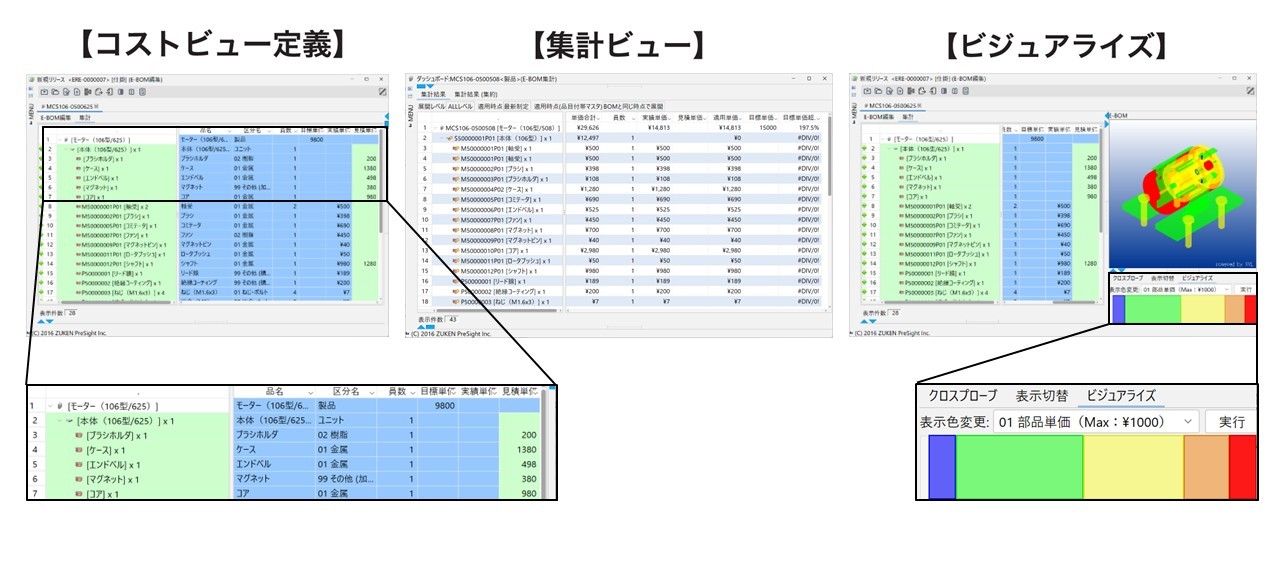

Visual BOMでは、設計仕掛段階の製品構成を関係する部門と共有できるため、コンカレントエンジニアリングによるコストダウンが可能になります。コスト情報のみを表示できるビュー機能、実績コストを考慮できる集計機能、コストごとに3D形状を色分けする機能、3D形状から類似部品を検索する機能により、高コスト部品の迅速な洗い出しや、代替部品検討を強力に支援します。
3D形状を利用した類似部品の検索機能により、他の設計者が過去に作成した図面や成果物を見つけ出して、実績のある部品の流用を促進できます。また、複数の部品を一括で逆展開できるクロス集計機能により、既存製品における部品の共用率を考慮した、戦略的な部品の標準化検討が行えます。

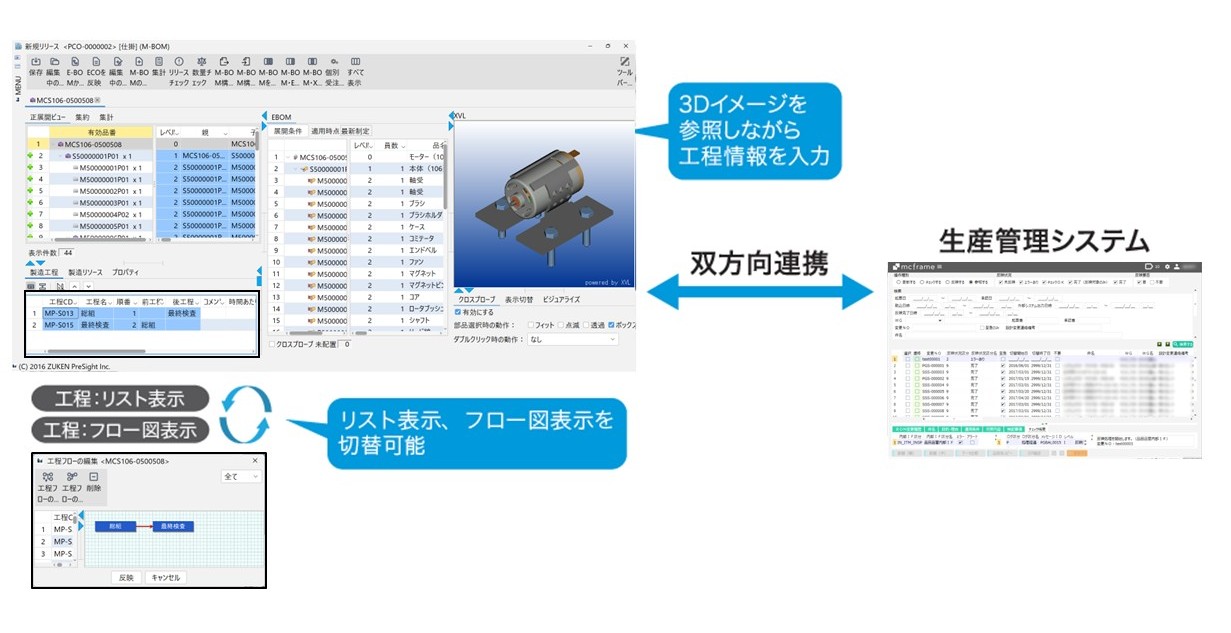

登録された設計部品表を元に、工程フロー（BOP）を作成できます。工程フローを作成すると、生産管理システムのマスタ情報となる部品表（M-BOM）が自動作成されるため、設計と製造のプロセス連携を直観的に、かつ間違いなく実現できます。
図研プリサイトは、お客様の取り組みテーマに柔軟に対応するため、3Dデータ活用機能を除き、PLMソリューションとしての基本的な機能を提供する製品（Bom Producer）を用意しています。Bom Producerのデータ構造はVisual BOMと同じであり、機能はすべてVisual BOMにも実装されているため、製品ライセンスを変更するだけでVisual BOMにアップグレードすることが可能です。
課題別利用シーン
Use Case成果物を一元管理したい
図面・品目・BOMなど、製品開発における成果物を一元管理します。3D CADで作成した部品形状は、XVLに変換して品目・BOMに登録できるため、全部門での共有が可能です。成果物同士に繋がりを持たせて管理できるため、部品形状から品目・図面を特定するなど、目的の情報への容易なアクセスを実現します。
（Youtube）
設計変更を伝えたい
設計変更の依頼（ECR）・指示（ECO）・連絡（ECN）情報をシステム上で起票・管理します。これらの情報は、図面・品目・部品表に履歴として保存されるため、問題発生時のトレーサビリティを確保できます。また、3D形状による変更前後の比較機能により、変更した箇所を誰でも間違いなく認識できるため、関係者間のコミュニケーション工数を大幅に削減できます。さらに、逆展開機能によって、問題発生時の影響範囲を即座に確認できます。
使用している機能
お客様コメント
プリサイトのBOMソリューションなら、様々な要件から過去の設計データを参照・検索することにより設計データの再利用性を高めることができ、設計者は本当に必要な新規設計に集中することができます。
イワフジ工業株式会社様プリサイトのVisual BOMは調達や製造のための単純な帳票ではなく、BOMと連携した形状情報をXVLデータで参照できるため、新規設計の際はもちろん設計変更の場合でも資料作成において設計者の負担を軽減できる、ということを提案してくれたのです。
医療用機器メーカー M社様（Youtube）
部品の標準化を進めたい
3D形状を利用した類似部品の検索機能により、他の設計者が過去に作成した設計成果物を見つけ出して、実績のある部品の流用を促進できます。また、複数の部品を一括で逆展開する機能により、既存製品における部品の共用率を考慮した、戦略的な部品の標準化検討が行えます。さらに、標準化を進めることで、顧客の要求仕様から製品構成を作成するコンフィグレータ（モジュラーデザイン）の実現が可能になります。
お客様コメント
3D情報の活用ということでは、部品の標準化、コストダウンを支援する類似形状検索機能も高評価でした。海外市場を見据えた製品展開の拡大などに対して、非常に大きな効果が期待できました
オージー技研株式会社様部品の類似形状検索が行えるため、似たような部品をいくつも新規設計するムダを抑え、実績のある設計資産の活用が促進できます。
セキュリティ製品メーカー X社様（Youtube）
原価企画に利用したい
社内品番が決まっていない仕掛かり中のBOMを登録できます。登録済みの部品には過去のコスト情報を、未登録の新規部品には諸元や形状が類似している登録済み部品のコスト情報を引き当てて、原価を見積もることができます。また、コスト対策が必要な高額部品の3D形状をグラデーション機能によって可視化したり、代替可能な部品を類似形状検索機能で探し出したりすることで、モノづくりの早い段階で精度の高い見積もり原価を算出することが可能です。
使用している機能
お客様コメント
Visual BOM導入によって、試作図面のやりとりもスムーズになり、発注単価や見積単価などをVisual BOMにフィードバックすることで、誰でも精度の高いコストシミュレーションができるようになりました。
株式会社セガ・インタラクティブ様CADファイルの保存で自動的に原価が計算されるのなら、開発担当者も詳細設計を進める中で日々、原価を意識できるようになります。結果、DR3段階における計画原価との乖離もほとんどなくなってきています。
ローレルバンクマシン株式会社様従来ならばバリエーション単体毎にコスト試算を行うという業務でしたが、複数バリエーションを一気に試算できるようにしました。システムレスポンスの向上と併せ、8時間かかっていた業務が1/4の2時間で実施できるようになっています。
トーソー株式会社様（Youtube）
生産管理システムと連携したい
設計BOM（E-BOM）に加えて、生産管理システムへの入力情報となる生産BOM（M-BOM）を管理できます。また、工程フロー（BOP）を作成して、組織・工場を横断した情報共有を実現し、製造プロセスの標準化を推進できます。BOMとBOPは繋がりを持って管理されるため、設計変更を手間なく、かつ間違いなく、生産BOMや工程フローに反映できます。
使用している機能
お客様コメント
各生産拠点の製造工程、冶具設備、原価情報などの製造情報が設計部品表（E-BOM：Engineering Bill of Materials）をはじめとする設計情報と結合して共有されることにより、リードタイム短縮や安定供給、開発初期段階からの品質・コスト・納期（QCD：Quality Cost Delivery）作り込み、さらには精度の高い原価企画とライフサイクルコスト管理が可能となり、製品力ならびに収益力の向上に貢献することができます。
株式会社図研プリサイト（Youtube）
プロジェクトの進捗を管理したい
プロジェクトの進捗状況をガントチャートで管理します。タイムマネジメントをデータベース上で行うことにより、計画のメンテナンスや担当者の実績をタイムリーに共有できます。複数プロジェクトに関わる担当者の負荷状況を確認して、効率的な日程・リソースの調整ができます。
使用している機能
お客様コメント
「シンプルな操作性」「優れた視認性」「柔軟な拡張性」という３つの特長を軸に、プロジェクトにおけるタイムマネジメントを効率化します。設計/開発の成果物管理からプロジェクトの進捗管理まで、製造業のモノづくりを支援する幅広いご提案を実現いたします。
株式会社図研プリサイトSOLIDWORKS® PDM 連携
Original Service
SOLIDWORKS® PDM 連携
Original Service機能一覧
Features
BOM管理
製品やユニットのBOMを階層構造で表示し、設計BOMや生産BOMなどを用途別に関連付けて管理。
検索
指定した部品を使用している製品やユニットを検索し、設計変更時の影響範囲を確認。
3D活用
BOMと3Dモデルを連携させ、選択した部品の3D形状をハイライト表示するなど、視覚的にデータを活用。
変更管理
設計変更の依頼・指示・連絡情報をシステム上で作成・管理し、変更前後のデータを比較して差分を明確化。
ワークフロー管理
データの登録・変更に関する申請や承認プロセスをネットワーク上で実現し、進捗状況をグラフィカルに確認。
設計・製造
プロセス連携
プロジェクト管理
WBSガントチャート形式でプロジェクトの工程表を作成し、進捗状況を数値や色で直感的に確認。動作環境
System Requirements- Visual BOM の最新動作環境はこちらからご確認いただけます。
- 本動作環境は、2024年12月時点の推奨システム構成となります。記載内容は予告なく変更する場合があります。あらかじめご了承ください。
- 必要なシステム構成は、ご利用機能、ご利用人数、ご登録データの容量などによって異なります。詳細はこちらからお問い合わせください。
ハードウェア要件
| CPU | インテル® Xeon® Silver プロセッサー（6コア以上） |
|---|---|
| Memory | 16GB 以上 |
| Storage | 1TB 以上※（10,000rpm・RAID10） |
※ 登録するデータサイズに応じて、適切なサイジングを実施致します
ソフトウェア要件
| OS | Microsoft Windows Server 2012/2012R2/2016/2019/2022 |
|---|---|
| Database | PostgreSQL 10.3.3/11.5/16.1 ※1 Oracle Database 12c/19c |
| Web Server | Apache Tomcat 9.0 ※1 Oracle WebLogic Server 12c |
| Virtual Machine ※2 | Hyper-V Server 2012R2/2016/2019/2022 VMWare ESXi 6.0/7.0/8.0 |
| Java | Adopt Open JDK 8 u332 ※1 |
| Others | Adobe Acrobat Reader DC |
※1 本製品にバンドルしています。
※2 仮想サーバー構築時のみ必要です。
ソフトウェア要件（Option）
オーサリング（X-VBOM）利用時
| Microsoft Excel | 2013/2016/2019/2021 |
|---|---|
| XVL Application | Lattice3D Reporter Publisher 12.1a ※1 |
※1 本製品にバンドルしています。
ハードウェア要件
| CPU | Core i5 2.3GHz 以上 |
|---|---|
| Memory | 8GB 以上 |
| Display | Intel HD Graphics 1360 x 768 以上 |
ソフトウェア要件
| OS | Microsoft Windows 8.1/10/11 |
|---|---|
| XVL Application | XVL Player 16.1a 以上 ※1 |
※1 本製品にバンドルしています。
ソフトウェア要件（Option）
類似形状検索CADプラグイン利用時
| 3D CAD | SOLIDWORKS 2020/2021/2022 CATIA V5-6 R2015/R2016/R201R2018 Creo Parametric 2.0/3.0/4.0 |
|---|---|
| XVL Application | XVL Converter Plug-in 14.1/15.1 |
ハードウェア要件
| CPU | インテル® Xeon® Silver プロセッサー（4コア以上） |
|---|---|
| Memory | 12GB 以上 |
| Storage | 500GB 以上※（10,000rpm・RAID10） |
※ 登録するデータサイズに応じて、適切なサイジングを実施致します。
ソフトウェア要件
| OS | Microsoft Windows Server 2012/2012R2/2016/2019/2022 |
|---|---|
| Database | PostgreSQL 10.3.3/11.5/16.1 ※1 Oracle Database 12c/19c |
| Web Server | Apache Tomcat 9.0 ※1 Oracle WebLogic Server 12c |
| Virtual Machine ※2 | Hyper-V Server 2012R2/2016/2019/2022 VMWare ESXi 6.0/7.0/8.0 |
| Java | Adopt Open JDK 8 u332 ※1 |
| Others | Adobe Acrobat Reader DC |
※1 本製品にバンドルしています。
※2 仮想サーバー構築時のみ必要です。
ハードウェア要件
| CPU | Core i5 2.3GHz 以上 |
|---|---|
| Memory | 4GB 以上 |
ソフトウェア要件
| OS | Microsoft Windows 8.1/10/11 |
|---|
XVL変換について（別サイト）
Visual BOMに登録可能な3Dデータ形式「XVL」は、3D CADデータから変換して用意する必要があります。変換に必要な製品、ならびに動作環境は、ラティス・テクノロジー社のWEBサイトをご覧ください。
よくあるご質問
FAQご利用いただけます。PLMを実現する基本機能のみの製品（Bom Producer）も用意しておりますので、2D CADのみで設計している場合でもご提案可能です。
プリンストン大学の Robert Radoslaw Zygmunt Osada 氏らが発表した、3次元形状の類似性判定アルゴリズム「ロバート・オサダメソッド」を採用しています。
お客様コメント
製品開発プロセスの
劇的な改革が実現
当社ではTeamcenterをPDMとしてCADデータの一元管理を行っています。Visual BOMをこのPDMと連携させることで、シームレスなデータ連携環境を構築しました。CADデータ活用を特徴とするVisual BOMの強みを活かしきるために、また設計者にとってのメインシステムであるCADとの共存運用を確立するために、この連携は重視したポイントでした。
株式会社タチエス 様より豊かで快適な
生活を実現する製品を
図面データ、CADデータ、技術文書、構成情報、品目情報などを一元管理して、mcframeとシームレスに連携することで、全社を通じて図面データや品目、構成情報を統合的に運用・管理する仕組みが実現出来ました。
富士ホールディングス株式会社 様より豊かで快適な
生活を実現する製品を
3DのXVLデータや設計意図が個々の製品と紐づけられて参照できることにより、設計者以外でも部品や製品に対する理解が容易になり、設計者対応の負担を減らすことも可能です。
イワフジ工業株式会社様
